Le RRU : Un composant clé de l’architecture GSM

Aujourd’hui, nous abordons l’un des éléments essentiels de l’architecture GSM : le Remote Radio Unit (RRU). Ce module joue un rôle fondamental dans la transmission radio entre les terminaux mobiles et le réseau, assurant la qualité et la fiabilité des communications mobiles.

1. Fonctionnement du RRU

Le RRU agit comme une interface radio déportée du BTS (Base Transceiver Station), située à proximité des antennes, et traite les signaux radio avec une grande précision. Son fonctionnement peut être résumé en plusieurs étapes techniques :

1.1. Réception du signal radio émis par le terminal mobile

  • Le terminal mobile émet un signal radio modulé en fréquence ou amplitude selon la norme GSM.

  • Ce signal est capté directement par l’antenne connectée au RRU.

  • Le RRU amplifie le signal faible reçu via un Low Noise Amplifier (LNA) pour améliorer le rapport signal/bruit.

  • Ensuite, le signal analogique est converti en signal numérique à l’aide d’un convertisseur analogique-numérique (ADC).

  • Le RRU applique des techniques avancées de filtrage RF, de démodulation et d’extraction des données numériques.

1.2. Traitement numérique du signal

  • Un processeur de signal numérique (DSP) intégré exécute les algorithmes nécessaires, incluant :

    • La correction d’erreurs (par exemple, via des codes de correction FEC),

    • La démodulation des signaux,

    • L’égalisation pour compenser la distorsion du canal,

    • La mesure continue de la qualité du signal (par exemple, puissance reçue, rapport signal/bruit, erreurs de transmission).

1.3. Transmission vers la BTS

  • Les données numériques traitées sont transmises au BTS via une interface numérique dédiée, souvent CPRI (Common Public Radio Interface).

  • Cette interface haute vitesse assure un transport synchronisé, basse latence et haute fidélité du signal entre le RRU et le BTS.

1.4. Transmission du signal du BTS vers le terminal mobile

  • Le BTS reçoit les données à transmettre depuis le réseau central.

  • Il les envoie vers le RRU via l’interface CPRI.

  • Le RRU module ces données sur une porteuse radio, applique un amplificateur de puissance (PA) pour atteindre la portée nécessaire,

  • Puis transmet le signal radio vers le terminal mobile via l’antenne.

2. Architecture détaillée du RRU

Le RRU est constitué de plusieurs blocs fonctionnels sophistiqués, optimisés pour la transmission radio en environnement réel :

  • Module RF frontal : comprend les amplificateurs (LNA, PA), filtres passe-bande, mélangeurs de fréquence.

  • Convertisseurs ADC/DAC : convertissent les signaux analogiques en numériques et vice-versa avec une haute précision et à des fréquences d’échantillonnage élevées.

  • Processeur numérique du signal (DSP) : exécute en temps réel des fonctions complexes de traitement, modulation/démodulation, codage/décodage.

  • Interface CPRI : transport haut débit entre RRU et BTS avec synchronisation précise.

  • Unité de contrôle et supervision : surveille la santé du RRU, gère les alarmes, assure la communication avec le système de gestion réseau (NMS).

3. Types de RRU et leurs caractéristiques

Les RRU sont conçus pour s’adapter à divers besoins techniques et environnements :

  • RRU simple : supporte un seul canal radio, adapté aux petites cellules ou zones à faible trafic.

  • RRU double porteuse : permet la gestion simultanée de deux canaux radio, améliorant la capacité.

  • RRU MIMO (Multiple Input Multiple Output) : prend en charge plusieurs antennes émettrices et réceptrices, augmentant la bande passante et la robustesse du signal via des techniques avancées comme le beamforming.

  • RRU intégré à l’antenne : combine l’électronique du RRU directement dans l’antenne, réduisant les pertes de câble et simplifiant l’installation.

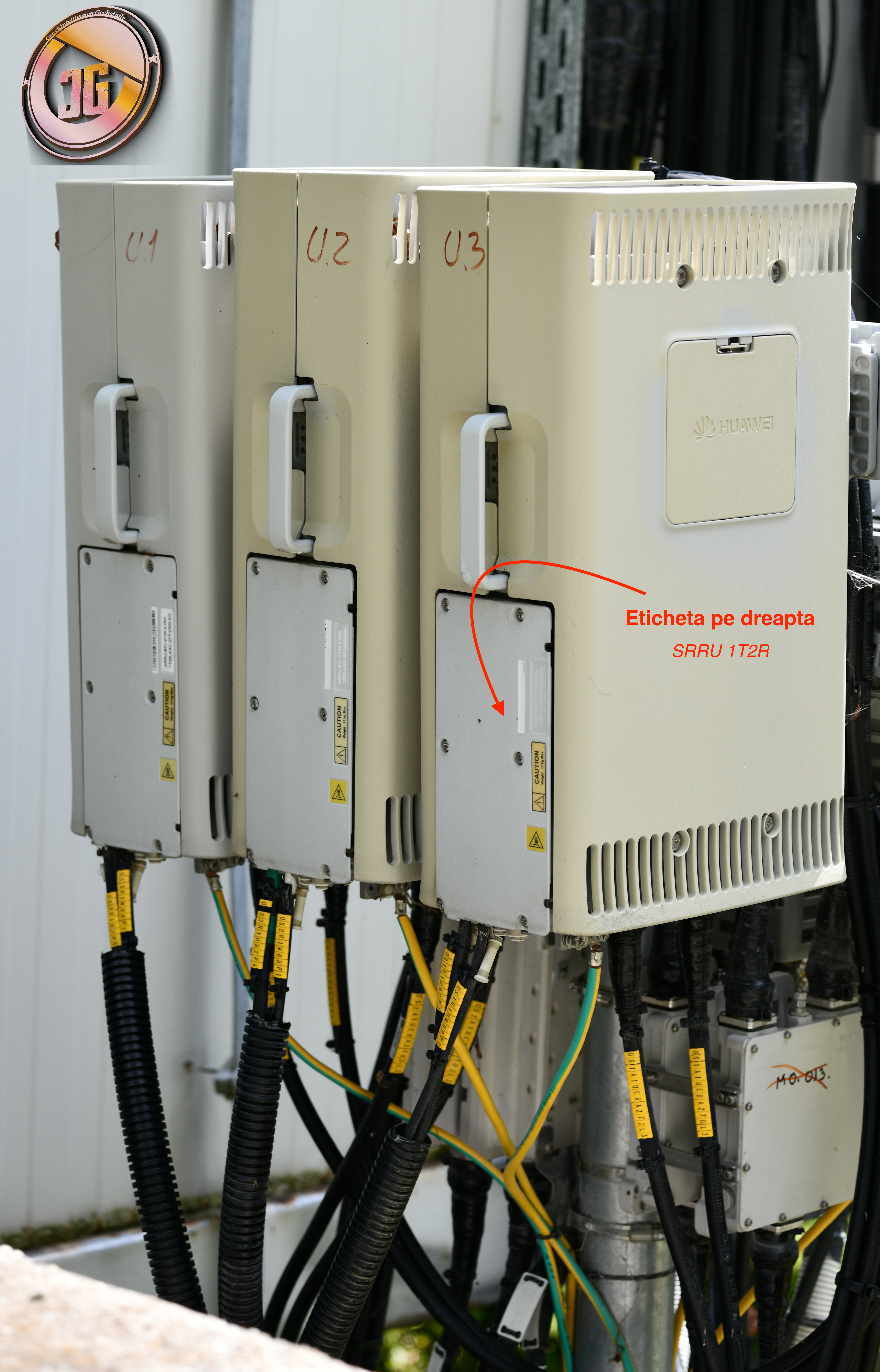

  • RRU monté sur mât ou extérieur : conçu pour résister aux conditions climatiques, avec des boîtiers robustes, souvent utilisés dans les environnements extérieurs difficiles.

4. Avantages et défis du RRU

Avantages

  • Flexibilité et évolutivité : permet un déploiement modulable, facilite la densification du réseau et la montée en capacité.

  • Réduction des coûts d’installation : limite la longueur des câbles coaxiaux coûteux entre BTS et antennes.

  • Amélioration des performances radio : diminue les pertes de signal, optimise la couverture et la qualité du service.

  • Efficacité énergétique : équipements modernes consomment moins d’énergie, réduisant les coûts d’exploitation.

  • Maintenance facilitée : grâce à la supervision intégrée, les pannes sont détectées rapidement.

Défis

  • Sensibilité aux interférences : la proximité avec l’antenne peut exposer le RRU à des perturbations électromagnétiques.

  • Coût initial : l’équipement RRU de qualité peut représenter un investissement important.

  • Complexité d’intégration : nécessite une coordination précise entre BTS, RRU et antennes, ainsi qu’un paramétrage soigné.

5. Conclusion

Le Remote Radio Unit (RRU) est un composant fondamental dans les réseaux GSM modernes, jouant un rôle clé dans la gestion efficace des signaux radio et la qualité de service pour les utilisateurs mobiles. Son évolution continue, notamment avec l’arrivée des technologies 4G, 5G et au-delà, promet d’améliorer significativement la capacité, la couverture et la performance des réseaux mobiles.
